非金屬野戰光纜-- 初期產品
非金屬野戰光纜--初期產品
(GMJKU-4B1-5.2-BL)
產品描述
標準野戰光纜是一總專門為野戰和復雜環境下快速布線或反復收放條件下使用而設計的無金屬光纜，重量輕、抗張力大、抗壓力強；柔軟性好；易彎曲；耐油、耐磨、阻燃；適用溫度范圍廣等特點。適用于軍用野外通信系統快速布線或反復收放；雷達、航空和艦船布線；油田、礦山、港口、電視現場轉播、通信線路搶修等條件嚴酷的場合。。
產品特點
◆ 高硬度HYTREL緊包光纖，能有效保護光纖免受外力傷害，同時不減弱光纖對微振動的感應靈敏度；
◆ 聚氨酯彈性體護套為光纜提供了良好的結構穩定性和耐磨、耐油、耐撕裂、彈性好、低溫柔韌等性能；
◆ SZ絞合有效增強光纜的抗拉強度，適合反復收放的應用場合；
用途
◆ 分布式振動傳感探測單元；
◆ 軍用通信；
◆ 煤礦、油井、天然氣、地質勘探等通信；
◆ 廣插電視轉播，臨時通信系統；
主要參數
|
項目 |
項目 |
參數或說明 |
|
尺寸外觀 |
光纜外徑 |
5.2 mm士0.2mm |
|
顏色 |
黑色 |
|
|
標準長度 |
1000米 |
|
|

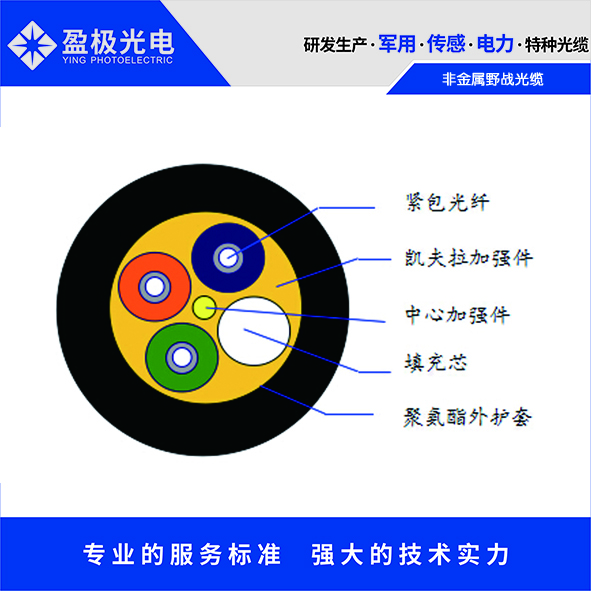

材料 |
光纖 |
0.90mm HYTREL 緊包光纖 |
|
抗拉元件 |
美國杜邦凱夫拉 |
|
|
中心加強件 |
KFRP （可選） |
|
|
外護套 |
阻燃聚氨酯護套 |
|
|
光纖 |
光纖類型 |
單模SMF-28e (CORNING) |
|
光纖芯數 |
4芯 |
|
|
光纖顏色 |
藍、橙、綠、白 |
|
|
光學特性 |
衰減 |
≤0.4 dB/km(1310nm) |
|
≤0.3 dB/km(1550nm) |
||
|
機械特性 |
允許拉伸力 |
長期800N |
|
短期1500N |
||
|
允許壓扁力 |
長期500N/10cm |
|
|
短期1000N/10cm |
||
|
彎曲半徑 |
靜態60mm |
|
|
動態120mm |
||
|
環境特性 |
工作溫度 |
-40℃~+85℃ |
|
存儲溫度 |
-40℃~+85℃ |
|
|
護套阻燃性 |
阻燃等級 |
UL94V-0 |
|
重量 |
光纜凈重 |
24 kg/1000m |
|
參照標準 |
國家、行標 |
GB/T 7424.1-2003；YD/T 1258.4-2005 |
|
GJB 1428B-2009 光纜通用規范 |
||
|
包裝 |
包裝材料 |
木軸 |
